Введення в КГП: Що таке кулько-гвинтова пара і як її вибрати?

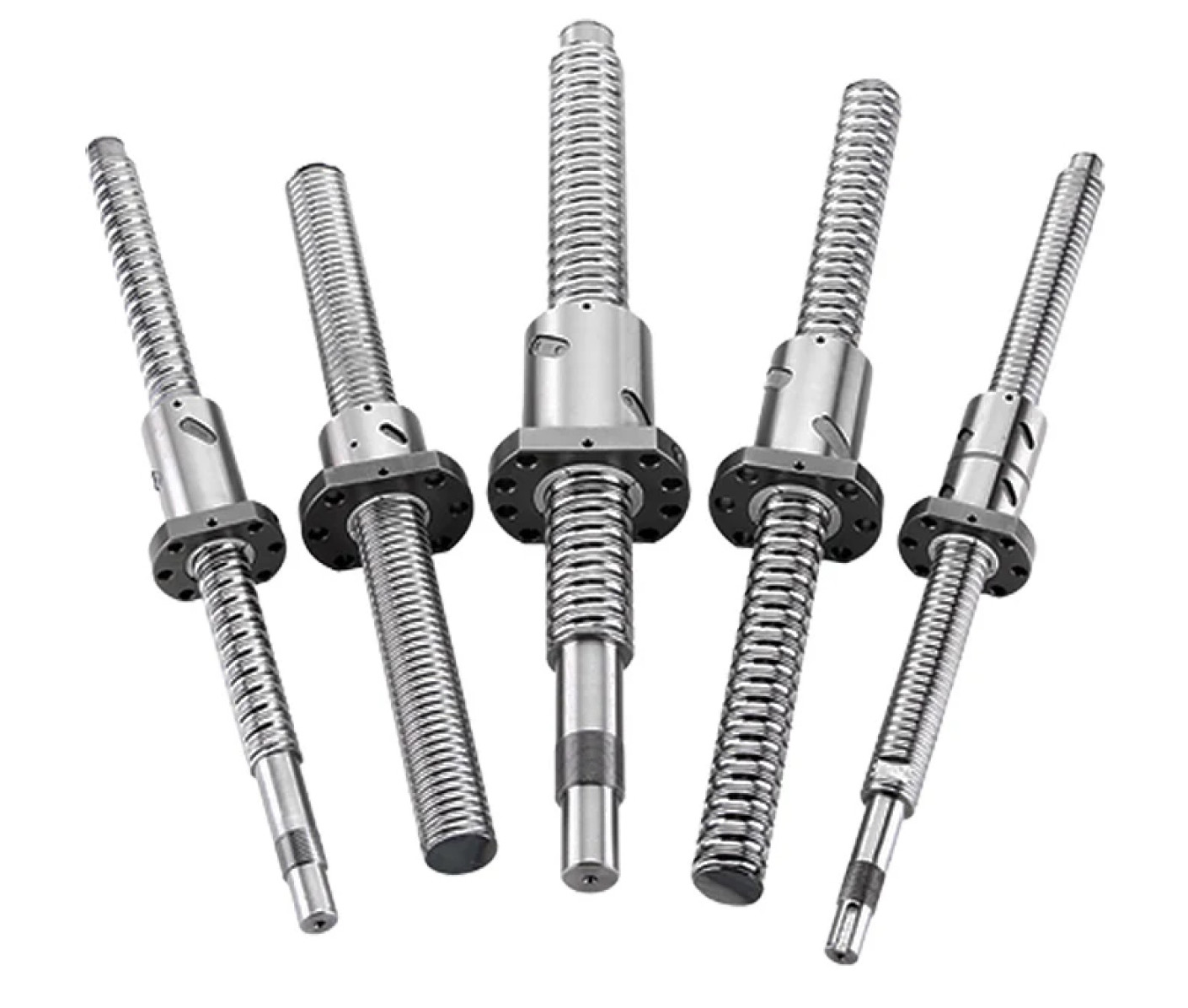

Що таке кулько-гвинтова пара?

Що таке КГП?

Кулько-гвинтова пара (КГП) — це механічний пристрій, призначений для перетворення обертального руху в лінійний і навпаки. Основний принцип роботи КГП полягає в катанні кульок по гвинтових канавках, що забезпечує високу точність і ефективність передачі руху. Основними компонентами КГП є гвинт, гайка і кульки, які забезпечують кочення тертя і мінімальний люфт.

Принцип роботи кулько-гвинтової пари

Принцип роботи КГП базується на взаємодії гвинта і гайки, між якими знаходяться кульки. Коли гвинт обертається, кульки катаються по гвинтових канавках, переміщуючи гайку вздовж осі гвинта. Це дозволяє перетворити обертальний рух в лінійний. Зворотний процес також можливий: при переміщенні гайки лінійний рух перетворюється в обертальний.

Основні компоненти КГП

• Гвинт: Основний елемент, на якому нанесені гвинтові канавки.
• Гайка: Взаємодіє з гвинтом і містить канавки, відповідні канавкам гвинта.
• Кульки: Розташовані між гвинтом і гайкою, забезпечуючи кочення тертя.

Переваги та застосування КГП

Переваги використання КГП

1. Висока точність: КГП забезпечує точне позиціонування завдяки мінімальному люфту між гвинтом і гайкою.
2. Високий ККД: Кочення тертя кульок значно знижує втрати енергії порівняно з ковзним тертям.
3. Довговічність: Завдяки меншому зносу компонентів, КГП має тривалий термін служби.
4. Великі навантаження: КГП здатна витримувати значні осьові навантаження, що робить її ідеальною для важких умов експлуатації.
5. Висока швидкість: КГП забезпечує високошвидкісне переміщення, що особливо важливо у високотехнологічних галузях.

Основні області застосування

• Верстати: Використовуються в верстатах з ЧПУ для забезпечення точного позиціонування інструментів.
• Робототехніка: Застосовуються в роботах для виконання точних лінійних переміщень.
• Медичне обладнання: Використовуються в пристроях, що потребують високої точності і надійності, наприклад, в хірургічних роботах.

Вибір і встановлення КГП

Як вибрати відповідну КГП для вашого обладнання

При виборі КГП необхідно враховувати кілька ключових параметрів:

1. Діаметр гвинта: Визначає міцність і здатність витримувати навантаження.
2. Крок гвинта: Впливає на швидкість лінійного переміщення і точність позиціонування.
3. Клас точності: Залежно від вимог до точності, обирається відповідний клас (від C0 до C10).
4. Матеріали і покриття: Важливі для забезпечення довговічності і стійкості до корозії.

Класи точності КГП

Компанія ТОВ ГП-ТЕХ пропонує КГП класу C5, C7 виробництва Німеччина і Китай, зі строками поставки до 30 днів. Клас точності C0, C1, C2, C3, C4 тільки виробництва Тайвань зі строками поставки від 2 місяців. Наша компанія має великий асортимент КГП в наявності на складі в Києві, діаметром від 10 до 63 мм, будь-якої довжини. Також здійснюємо різання КГП будь-якого діаметра безкоштовно на будь-яку довжину.

Важливі параметри при виборі

• Навантаження: Розрахувати максимальне осьове навантаження, яке повинна витримувати КГП.
• Швидкість: Визначити необхідну швидкість лінійного переміщення.
• Умови експлуатації: Враховувати умови експлуатації (температура, вологість, наявність агресивних середовищ).

Приклад розрахунку навантаження і швидкості для КГП

КГП діаметром 16 мм і кроком 5 мм

• Діаметр гвинта: 16 мм
• Крок гвинта: 5 мм

Розрахунок максимального навантаження

Формула для розрахунку граничного осьового навантаження (F_a​):

де:

• d — діаметр гвинта,
• n — кількість кульок,
• C — динамічна вантажопідйомність,
• L10 — розрахунковий термін служби (зазвичай приймається 1 млн оборотів).

Припустимо, що для гвинта діаметром 16 мм і кроком 5 мм динамічна вантажопідйомність C становить 5 кН, а кількість кульок n — 50. Тоді розрахунок виглядає наступним чином:

Розрахунок швидкості лінійного переміщення

Формула для розрахунку швидкості лінійного переміщення (V):

V=n⋅PV

де:

• n — частота обертання (об/хв),
• P — крок гвинта.

При частоті обертання 1000 об/хв і кроці 5 мм:

V=1000⋅5=5000 мм/хв

КГП діаметром 25 мм і кроком 25 мм

• Діаметр гвинта: 25 мм
• Крок гвинта: 25 мм

Розрахунок максимального навантаження

Припустимо, що для гвинта діаметром 25 мм і кроком 25 мм динамічна вантажопідйомність C становить 15 кН, а кількість кульок n — 60. Тоді розрахунок виглядає наступним чином:

Розрахунок швидкості лінійного переміщення

При частоті обертання 1000 об/хв і кроці 25 мм:

V=1000⋅25=25000 мм/хв

Системи кріплення КГП

1. Підшипникова опора КГП
• Фіксована опора: Забезпечує жорстку фіксацію одного кінця гвинта.
• Підтримуюча опора: Підтримує гвинт з іншого боку, дозволяючи йому вільно обертатися.
2. Типи підшипникових опор КГП
• Опори типу BK: Використовуються для жорсткої фіксації гвинта з одного боку.
• Опори типу BF: Підтримуючі опори, забезпечуючі вільне обертання з іншого боку.
• Опори типу FK та FF: Компактні опори для обмежених просторів.
• Опори типу EK та EF: Високоточні опори для застосувань, що вимагають високої точності.

Пояснення параметрів таблиці

• Type: Модель КГП, яка містить інформацію про діаметр, крок та інші характеристики.
• Lead: Крок гвинта (мм) — це відстань, на яку гайка переміщується за один повний оберт гвинта.
• Length: Довжина гвинта (мм).
• Fluctuation: Допустимі коливання (мікрон) — це міра відхилення від ідеальної траєкторії руху.
• ds: Діаметр валу КГП з різьбою (мм).

Таблица параметрів гаек для КГП-HIWIN

Кулько-гвинтові пари (КГП) відіграють важливу роль у механічних системах, що потребують високої точності та ефективності. Їх переваги включають високу точність, довговічність, здатність витримувати великі навантаження і забезпечувати високу швидкість лінійного переміщення. При виборі та встановленні КГП важливо враховувати параметри навантаження, швидкості, умов експлуатації та правильно підбирати системи кріплення.

Компанія ТОВ ГП-ТЕХ пропонує широкий асортимент КГП різних класів точності та виробництва, що дозволяє задовольнити потреби різних сфер застосування. Наша компанія має великий асортимент КГП в наявності на складі в Києві і надає послуги з безкоштовного різання КГП на будь-яку довжину.

У таблицях наведені основні параметри КГП і гайок, що дозволить вам зробити обґрунтований вибір при підборі обладнання для вашого виробництва. Сподіваємось, що ця інформація буде корисною для вас і допоможе у виборі оптимальних рішень для ваших завдань.

Пояснення позначень FSCDIN, DFSCDIN, FSIDIN

• FSCDIN: Гайка з фланцем за стандартом DIN, призначена для використання з кулько-гвинтовими передачами. Забезпечує високий рівень точності та надійності. Підходить для більшості стандартних застосувань.
• DFSCDIN: Подвійна гайка з фланцем за стандартом DIN. Забезпечує ще більшу жорсткість і стійкість порівняно з одиночною гайкою. Використовується у випадках, коли потрібна підвищена точність і вантажопідйомність.
• FSIDIN: Гайка з фланцем за стандартом DIN, призначена для використання в особливих умовах експлуатації. Забезпечує високий рівень захисту від забруднень та інших несприятливих факторів навколишнього середовища. Підходить для важких умов експлуатації та промислових застосувань.

Таблиця міжнародних стандартів точності для кулькова-гвинтових передач

Пояснення параметрів

- Grade: Ступінь точності кулькова-гвинтової передачі. Визначає максимальне допустиме відхилення для певного класу точності.

- Ground (шліфовані): Кулько-гвинтові передачі, виготовлені з використанням процесу шліфування. Забезпечують високу точність і мінімальні відхилення.

- Rolled (катані): Кулько-гвинтові передачі, виготовлені методом прокатки. Зазвичай мають вищі допуски відхилень порівняно зі шліфованими.

Позначення класів точності

- C0, C1, C2, C3, C4, C5: Класи точності для шліфованих кулькова-гвинтових передач. Ці класи характеризуються низькими значеннями відхилень і використовуються у високоточних застосуваннях.

- C6, C7, C8, C10: Класи точності для катаних кулькова-гвинтових передач. Ці класи мають більш високі значення відхилень і підходять для менш точних застосувань.

Пояснення значень

- ISO, DIN: Міжнародні стандарти ISO і німецькі стандарти DIN. Вказують максимальні допустимі відхилення для кожного класу точності в мікрометрах (мкм).

- JIS: Японський промисловий стандарт (Japanese Industrial Standards). Вказує максимальні допустимі відхилення для кожного класу точності в мікрометрах (мкм).

- HIWIN: Стандарти точності для продукції компанії HIWIN. Вказують максимальні допустимі відхилення для кожного класу точності в мікрометрах (мкм).

- Таблиця застосування класів точності для кулькова-гвинтових передач

Рекомендації застосування різних класів точності КГП для різного класу і типу обладнання, для максимальних швидкісних характеристик.
