Усе, що потрібно знати про картриджі/блоки довготривалого змащення E2, EC, EL для кареток і лінійних напрямних HIWIN
Кожен механізм вимагає ретельного догляду, і одним з ключових елементів обслуговування є правильне змащення. Це не просто дія, спрямована на зменшення тертя; це мистецтво, наука і, можна сказати, основа для забезпечення довговічності та високої ефективності роботи будь-якого обладнання. Сучасні мастильні системи та комплектуючі відіграють тут важливу роль, допомагаючи вашому обладнанню працювати як годинник.
Основні Типи Мастильних Систем
Існують різні типи мастильних систем, кожна з яких має свої особливості та застосування:
· Автоматичні мастильні системи керуються програмним забезпеченням та механізмами, які гарантують доставку мастильного матеріалу в потрібні місця в точно виміряний час. Ці системи ідеально підходять для складного обладнання, де потрібна регулярність і точність.
· Напівавтоматичні мастильні системи вимагають людського втручання для активації, але після цього змащення доставляється автоматично. Вони підходять для обладнання, де оператор може контролювати необхідність змащення.
· Ручні мастильні системи повністю залежать від оператора. Хоча вони є найбільш доступними, вони також найбільш схильні до помилок через людський фактор і не підходять для обладнання, яке вимагає постійної уваги.
Мастильні Картриджі або Блоки довготривалого змащення
Мастильні картриджі/ масляний картридж — це зручний та чистий спосіб підтримки вашого обладнання в чудовому стані. Уявіть їх як "патрони" для машин, кожен з яких містить ідеально підібране мастило для конкретного типу роботи. Заміна такого картриджа проста і не вимагає спеціальних навичок, що знижує ймовірність помилок та збільшує продуктивність техобслуговування.

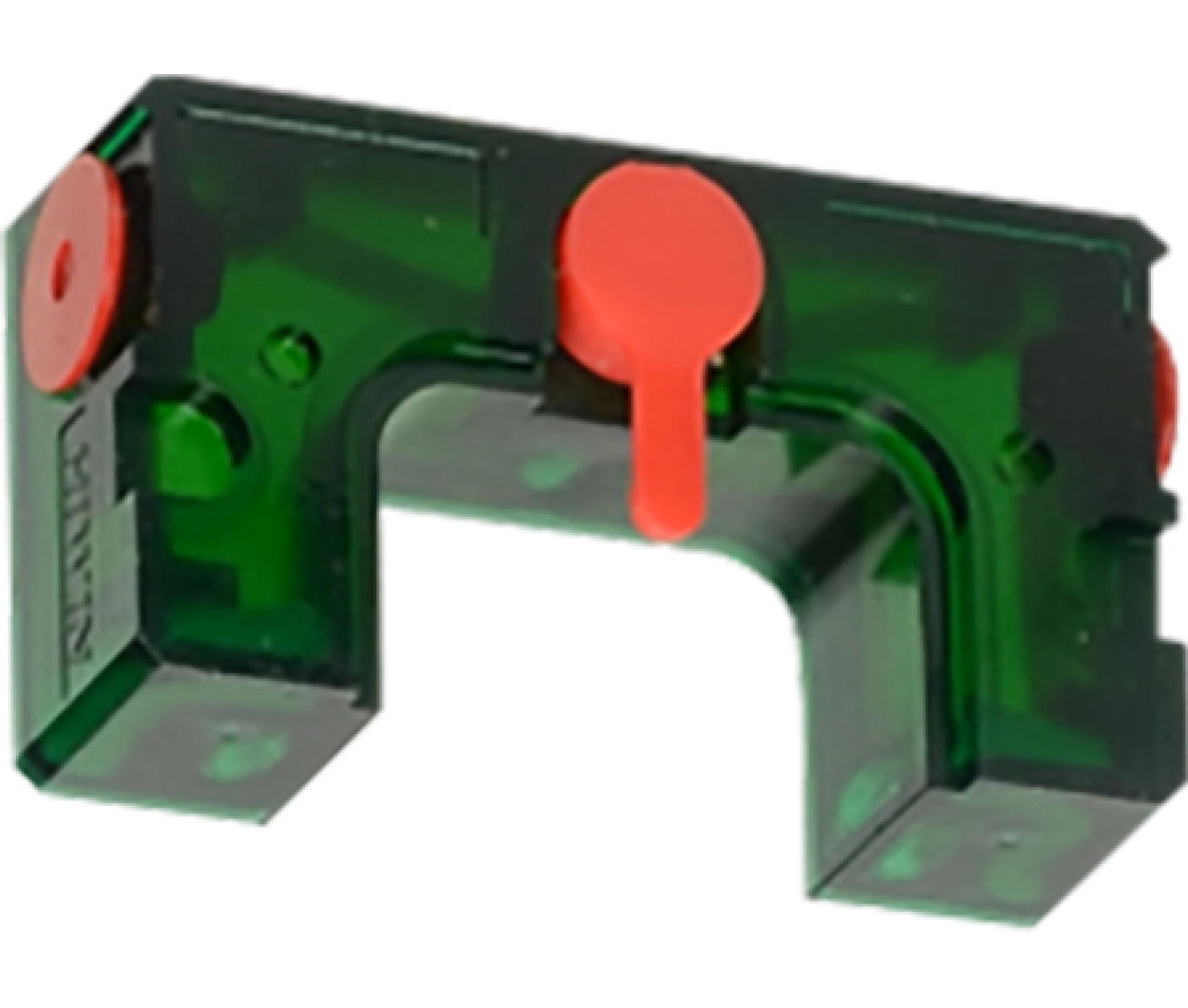

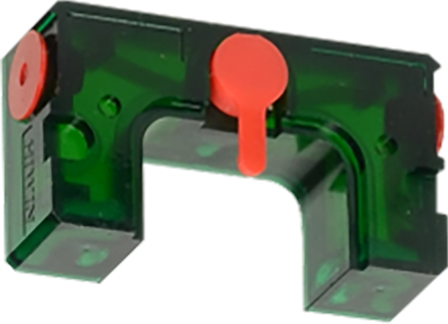

Технологія Картриджа E2
Конструкція Мастильного картриджа/ масляного картриджа E2 представляє собою втілення інновацій у світі змащення. Картридж E2 забезпечує точне дозування мастильного матеріалу завдяки своїй унікальній будові, яка дозволяє економно використовувати мастило та запобігати його надмірному споживанню. Це сприяє не тільки зниженню витрат, але і зменшенню екологічного впливу, оскільки менше мастильного матеріалу потрапляє у навколишнє середовище.
Мастильний картридж/ масляний картридж E2 складається з кількох частин, які разом створюють герметичну та ефективну систему змащення:

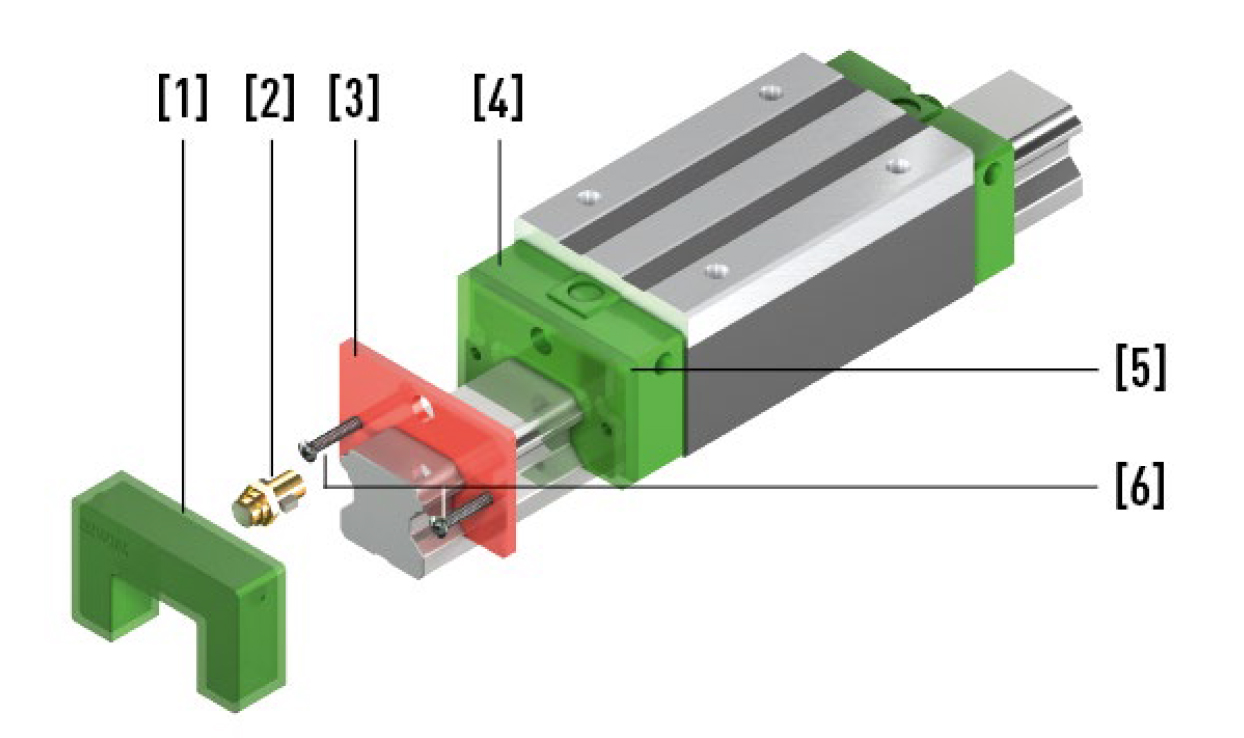

Блок довготривалого змащення типу E2 для серій HG/QH, EG/QE, RG
Блок довготривалого змащення може бути встановлений з обох боків каретки. Блок довготривалого змащення типу E2 складається з мастильного пристрою [5], який розташований між системою рециркуляції [4] та ущільнювальним елементом [3], з'єднувальною деталлю [2] та замінним картриджем [1]. Мастильна речовина з картриджа проходить через з'єднувальну деталь у мастильний пристрій, який потім переносить мастило на рейку профільної напрямної.
1-Бак з маслом (ємність з маслом)
2- З'єднувальна деталь
3- Ущільнювальний елемент
4- Відбивач
5- Блок довготривалого змащення
6- Болти кріплення
Збірка та установка картриджа на блок: пам'ятайте, установка може бути як з одного боку, так і з 2 боків для збільшення термінів експлуатації каретки-блока.
• При необхідності розібрати існуючий мастильний ніпель та ущільнювальний елемент.
• Встановити блок довготривалого змащення [5] на основу.
• Розмістити ущільнювальні елементи [3] до блока довготривалого змащення [5].
• Затягнути кріпильні гвинти [6].
• Встановити з'єднувальну деталь [2].
Примітка
Розмір гвинта та розмір з'єднувальної деталі можуть варіюватися в залежності від використовуваної системи захисту від пилу.
• Вставити картридж з маслом [1] у блок довготривалого змащення до характерного клацання.
• Блок довготривалого змащення типу E2 встановлено.
Принцип роботи картриджа/блока довготривалого змащення E2, EC, EL базується на точності та економічності, завдяки чому кожна крапля мастила працює на максимальний результат. Це особливо важливо для високопродуктивного обладнання, де навіть незначні проблеми з мастилом можуть призвести до серйозних збоїв та простоїв.
Для кожної серії та розмірів кареток компанії HIWIN передбачений свій тип картриджа.
Компанія HIWIN пропонує 3 види блоків довготривалого змащення:
E2, EC, EL
EC для кареток HIWIN серії HG, QH, EG, QE, RG.
E2 для кареток HIWIN серії CG,
EL для кареток HIWIN серії CL,
Чому Це Важливо для Обладнання
Правильне змащення – це не просто профілактика зносу, це забезпечення максимальної продуктивності та збереження ресурсу машин. Мастильні картриджі від компанії HIWIN, такі як E2, EC, EL для рейкових напрямних та блоків системи лінійного переміщення, дозволяють підтримувати обладнання в оптимальному стані, мінімізуючи тертя та знос, що безпосередньо впливає на скорочення непередбачених поломок та збільшення термінів експлуатації.

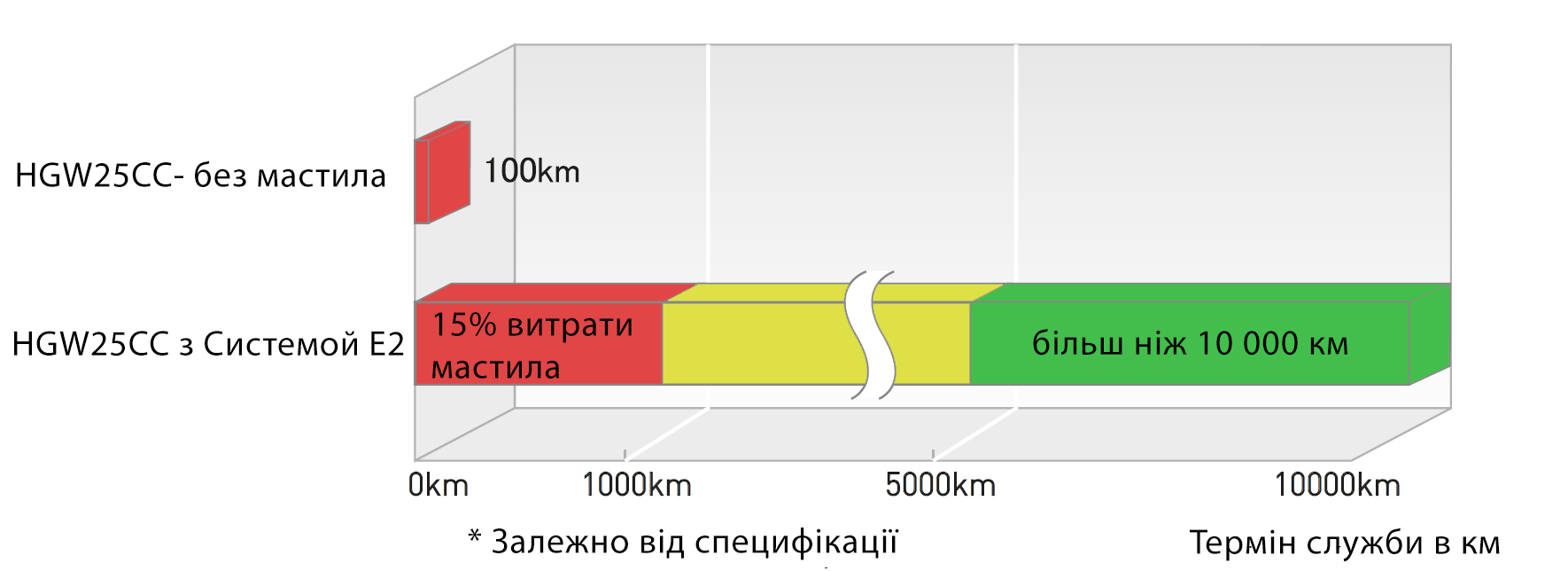

Один із тестів, що демонструє ефективність використання картриджа E2, – це тест терміну служби з легким навантаженням. У тесті бере участь модель HGW25CC з наступними параметрами:
• Швидкість: 60 м/хв
• Робочий хід: 1500 мм
• Навантаження: 500 кгс
Результат тестування показав
Вибір Правильного Картриджа
Вибір правильного мастильного картриджа – це ключ до успішного обслуговування обладнання. Необхідно враховувати:
- Тип обладнання та його вимоги до змащення.
- Умови експлуатації – зокрема, температурний режим, у якому працює машина.
- Характеристики мастильного матеріалу, такі як в'язкість і хімічний склад.
Поради Щодо Експлуатації
Для забезпечення довговічності та надійності роботи мастильних картриджів рекомендується слідувати кільком простим правилам:
- Регулярно перевіряйте рівень і стан змащення.
- Стежте за термінами служби картриджів та замінюйте їх вчасно.
- Використовуйте тільки якісні мастильні матеріали, відповідні вашому обладнанню.
Інвестування в сучасні мастильні системи та якісні картриджі, такі як E2, дозволить вам не тільки заощадити на обслуговуванні обладнання, але й суттєво збільшити його термін служби та надійність. Це вкладення, яке окупається підвищенням ефективності та скороченням простоїв, гарантуючи безперебійну роботу вашого бізнесу.
Переваги Автоматизації Змащення
Автоматизація мастильних процесів вносить новий рівень ефективності у догляд за обладнанням. Автоматичні системи, подібні до тих, у які вбудовуються картриджі від компанії HIWIN, такі як E2, EC, EL, забезпечують постійний контроль і оптимальне розподілення мастильного матеріалу. Це виключає перебої в роботі та знижує ризик виходу з ладу через недостатню або надмірну змащення. У додаток, автоматизація мінімізує втручання людини, що знижує ймовірність помилок і скорочує час, затрачений на обслуговування.
Питання Температурного Режиму
Вибір мастильного матеріалу не може бути зроблений без урахування температурних умов, у яких працює обладнання. Картриджі від компанії HIWIN, такі як E2, EC, EL для кареток, спроектовані так, щоб витримувати широкий діапазон температур, але завжди варто консультуватися з технічними спеціалістами для вибору найбільш підходящого варіанту. Оптимальний вибір забезпечить, що мастило збереже свої властивості та ефективність, незалежно від того, наскільки спекотно чи холодно на виробництві. Картридж E2, EC, EL для блоків для рейкових напрямних, відрізняється високим ступенем адаптації до різних температурних умов. Завдяки високоякісним матеріалам і продуманій конструкції, він зберігає свої мастильні властивості у широкому діапазоні температур, що робить його ідеальним рішенням для використання у багатьох галузях, включаючи високотемпературні промислові процеси.
Заключні Зауваження
Правильне змащення – це кутовий камінь у підтриманні роботи будь-якого механічного обладнання. Використання сучасних мастильних картриджів компанії HIWIN, таких як E2, EC, EL, істотно спрощує цей процес. Вони не тільки спрощують завдання обслуговування, але й забезпечують, що кожен компонент вашого обладнання отримує саме ту мастило, яка йому необхідна, і в точно відміреній кількості.
Інвестиції в автоматизовані мастильні системи та якісні мастильні картриджі – це інвестиції у майбутнє вашого бізнесу. Вони допомагають уникнути непередбачених поломок, збільшити інтервали між обслуговуванням і, у кінцевому підсумку, заощадити на витратах, пов'язаних з техобслуговуванням та ремонтом.
Таким чином, варто розглядати кожен елемент мастильної системи E2, EC, EL не як витрати, а як інвестицію в ефективність та надійність вашого виробництва. Сучасні технології, такі як картриджі компанії HIWIN, E2, EC, EL, відкривають нові можливості для управління обслуговуванням обладнання, що є невід'ємною частиною успішного та прибуткового бізнесу.
Масла для роботи картриджів/ Блоків довготривалого змащення
Масла з однаковою класифікацією та в'язкістю можуть бути використані як заміна.
Для моделей E2/EL:
• Стандартне масло: Mobil SHC 636
• Повністю синтетичне на основі вуглеводнів
• Клас в'язкості: ISO VG 680
Mobil SHC 636 — це стандартне масло, рекомендоване для використання у картриджах серії E2. Воно є повністю синтетичним маслом, створеним на основі вуглеводнів, що означає, що воно виготовлене з використанням хімічно модифікованих вуглеводнів для забезпечення кращих робочих характеристик, ніж у звичайних нафтових масел.
Для моделей EC:
• Стандартне масло: Total Carter SH 220
• Синтетичне (PAO)
• Клас в'язкості: ISO VG 680
Total Carter SH 220 — це тип стандартного масла, рекомендованого для використання у системах змащення EC. Це також синтетичне масло, але у даному випадку основою є поліальфаолефіни (PAO). PAO - це високоякісні синтетичні базові масла, які зазвичай забезпечують відмінну стабільність температури та захист.
Застосування картриджів/ Блоків довготривалого змащення E2, EC, EL у комплекті з системами захисту від компанії HIWIN.
Важливо знати, що картриджі/ Блоки довготривалого змащення E2, EC, EL можна встановлювати напряму на каретку як з одного боку, так і з обох сторін, а також встановлювати її у комплекті з системою захисту від попадання сміття, пилу, відходів, головне врахувати нюанси та правильно зробити вибір і підбір.
Розглянемо стандартний варіант та з додатковою системою захисту:
Стандартний варіант на каретку від компанії HIWIN.
RG - це серія каретки компанії HIWIN.
25 - це розмір каретки компанії HIWIN.
- SS: Стандартне торцеве ущільнення,
- ZZ: Скребок, торцеве ущільнення,
- ZZX: Скребок, торцеве ущільнення,

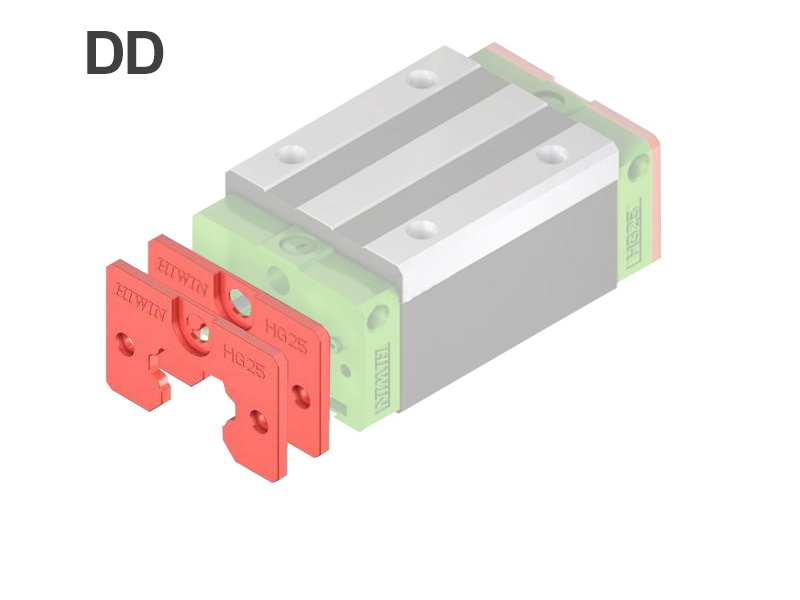

- DD: Торцеве ущільнення-2 шт,
- KK: Скребок, торцеве ущільнення-2 шт,
- KKX: Скребок, торцеве ущільнення-2 шт,
- SW: Торцеве ущільнення, нижнє ущільнення.

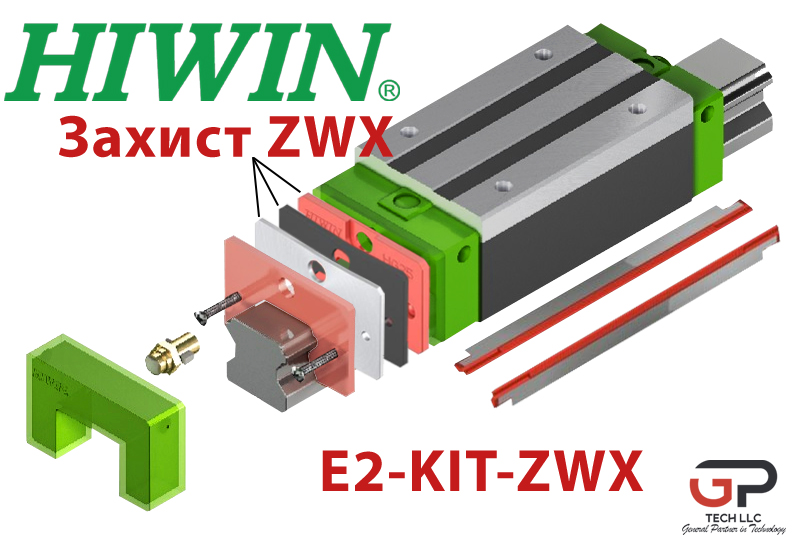

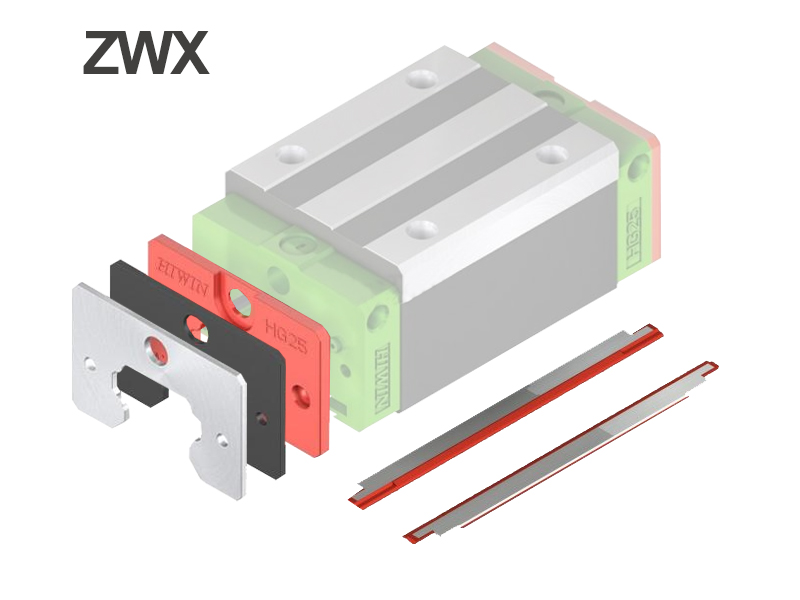

- ZWX: Скребок-2 шт, торцеве ущільнення, нижнє ущільнення.

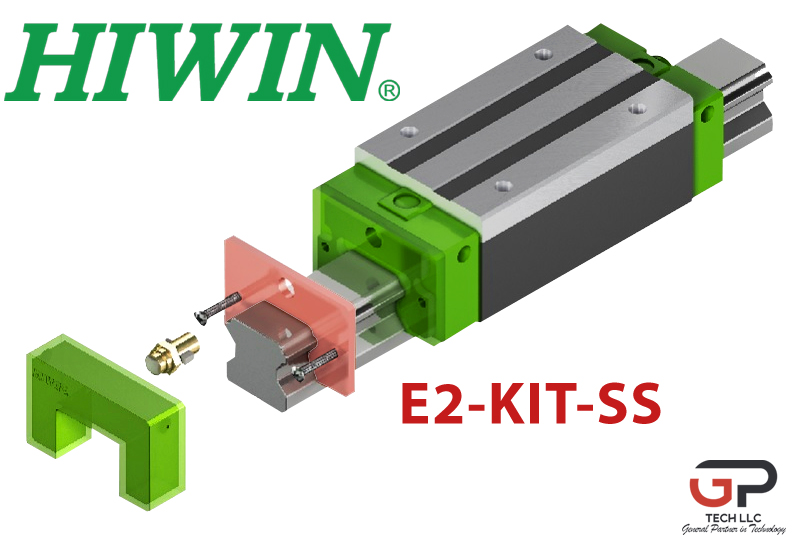

При стандартному замовленні картриджів/ Блоків довготривалого змащення E2, EC, EL без додаткових систем захисту виглядатиме так.
При виборі картриджа/ Блоку довготривалого змащення E2, EC, EL на каретку, на якій вже встановлені системи захисту кареток серії ZZ: Скребок, торцеве ущільнення, нижнє ущільнення ZZX, DD, KK, KKX, SW, ZWX та інші, важливо розуміти, що стандартна система E2, EC, EL-KIT-SS вже не підійде, оскільки ви не зможете закріпити її та встановити правильно без додаткових елементів та кріплень.
Тому, наприклад, якщо у вас встановлена система захисту кареток або ви хочете купити картридж і додатково систему захисту, тоді ви повинні замовити наступним чином.
Наприклад

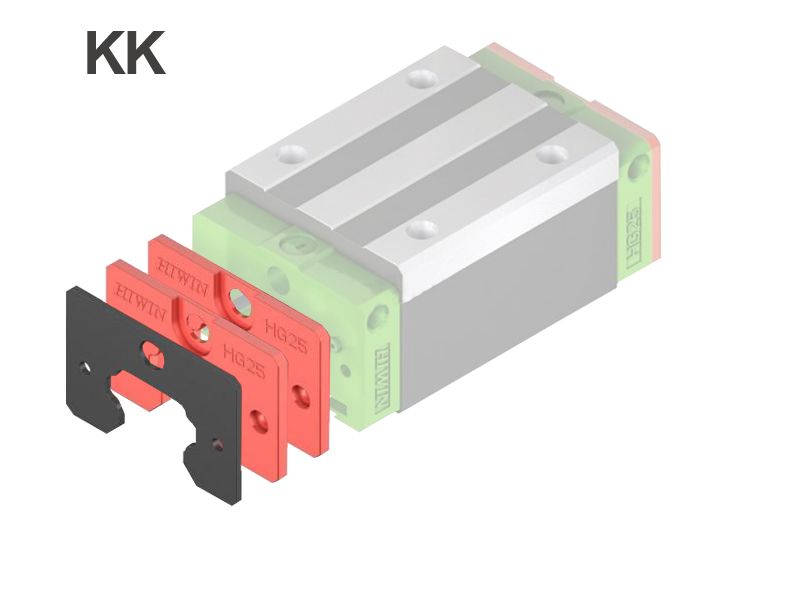

Система захисту KK.

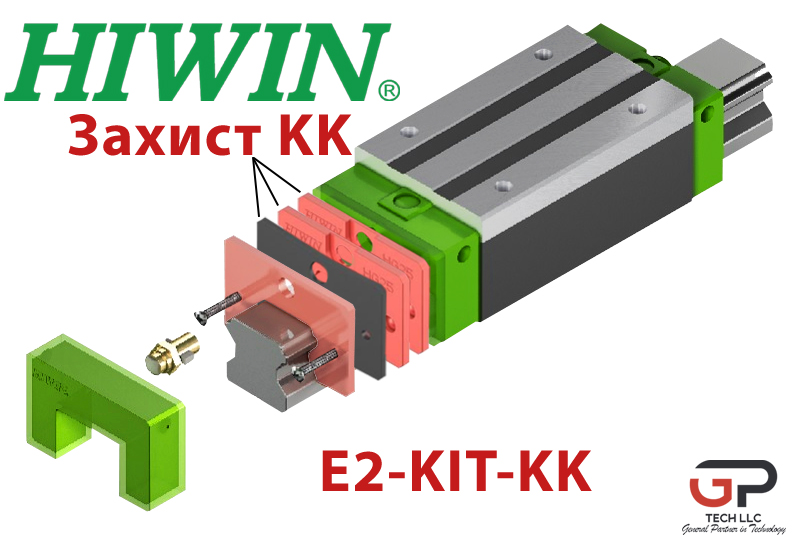

Система захисту кареток КК+ картридж/ Блок довготривалого змащення E2

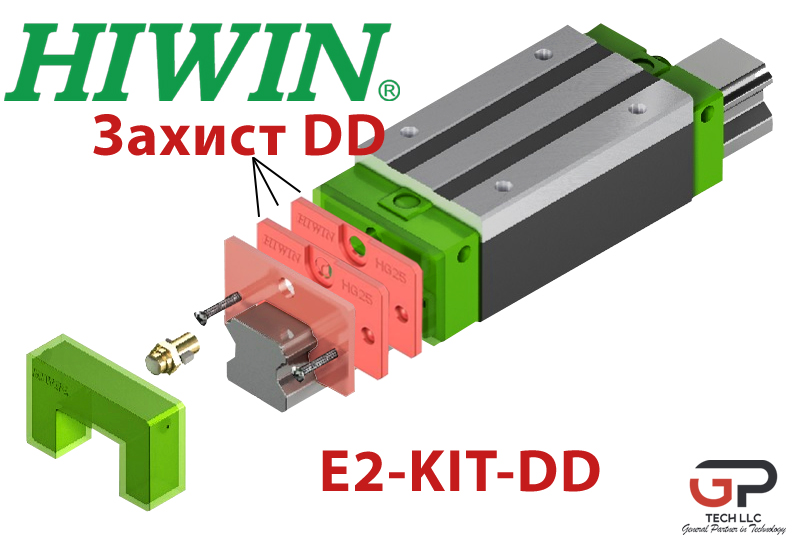

Система захисту кареток DD+ картридж/ Блок довготривалого змащення E2
Картриджі Виробництва Компанії HIWIN
Картриджі E2, EC, EL є продуктом провідного виробника в індустрії мастильних систем – компанії HIWIN. Це гарантує найвищу якість та надійність продукту, підтверджену багаторічним досвідом та інноваціями в області виробництва прецизійних компонентів для обладнання.
ТОВ ГП-ТЕХ – Ваш Офіційний Партнер HIWIN в Україні
ТОВ ГП-ТЕХ, як офіційний представник компанії HIWIN в Україні, пропонує не тільки продаж оригінальних Блоків довготривалого змащення E2, EC, EL, але й повну підтримку та консультації щодо їх вибору та використання. Співпраця з офіційним представником забезпечує вам доступ до останніх технологій та кращого сервісу.
Переваги Покупки Оригінальної Продукції
Придбання оригінальних картриджів/ Блоків довготривалого змащення E2, EC, EL у офіційних представників, компанії ТОВ ГП-ТЕХ, гарантує, що ви отримуєте продукцію найвищої якості, яка пройде всі необхідні перевірки та випробування. Це важливо, оскільки якісне мастило безпосередньо впливає на термін служби та надійність вашого обладнання, виключаючи ризики, пов'язані з використанням підробок або несертифікованих копій.
Застосування картриджів/ Блоків довготривалого змащення у Різних Індустріях
Картриджі/ Блоки довготривалого змащення E2, EC, EL можуть бути використані у широкому спектрі галузей, включаючи металообробку, деревообробку, автомобілебудування та багато інших індустрій, де потрібне надійне та точне мастильне обладнання.
